İdealde voltaj ile akım arasında faz farkı olmaz. Endüktif ya da kapasitif yüklerin oluşturduğu etki neticesinde, akım sinyalinin, voltaj sinyaline göre maximum ±90 derecelik fazı kayar. Endüktif ve kapasitif etki neticesinde oluşan voltaj ve akım sinyali arasındaki faz kaymasını düzelterek, ideale yakın (0 derecede) sabit tutmaya yarayan işlemekompanzasyon denir. Pratikte ise, elektrik sisteminde, elektrik motoru, bobin vb, mıknatıslanma etkisi ile elektrik enerjisini yine elektrik enerjisine ya da farklı bir enerjiye çeviren cihazların, bu mıknatıslanma etkisi ile Şekil1 de görülebileceği gibi faz akımını geri kaydırmasından (endüktif güç oluşturmasından) dolayı, şebeke üzerinde yaratmış oldukları endüktif reaktif gücü dengeleme ve fazın akımını olması gereken konuma geri çekme işleminekompanzasyon denir. Kompanzasyonu sağlanmış olan bir sistemin akım gerilim grafiği de Şekil2’deki gibidir.

KOMPANZASYON NEDEN GEREKLİDİR?

Elektrik enerjisinin, santralden en küçük alıcıya kadar dağıtımında en az kayıpla taşınması gerekmektedir. Günümüzde, teknolojinin gelişmesi ile her evde bulunan buzdolabı, çamaşır makinası, klima, vs. gibi ısıtma, havalandırma ve soğutma cihazları, elektrik enerjisine ihtiyacın her geçen gün biraz daha artmasına, enerji üretiminin gittikçe pahalılaşmasına neden olmakta, dolaylı olarak ta bu durum şebekede taşınan elektrik enerjisinin de kaliteli, ucuz ve hakiki iş gören aktif enerji olmasını daha zorunlu kılmaktadır.

Kompanzasyonun tanımında bahsedildiği gibi, şebekeye bağlı bir alıcı, eğer bir motor, bir transformatör, bir floresant lamba ise, bunlar manyetik alanlarının temini için bağlı oldukları şebekeden endüktif reaktif güç çekerler. İş yapmayan ve sadece motorda manyetik alan doğurmaya yarayan endüktif reaktif güç, iletim hatlarında, trafolarda, tablo, şalterler ve kablolarda lüzumsuz yere kayıplara sebebiyet vermektedir.

Bu kayıplar yok edilebildiği zaman, şüphesiz trafolar daha fazla motoru besleyebilecek bir kapasiteye sahip olacak, keza disjonktörler (disjonktör=Yüksek gerilimli enerji nakil hatlarına ve fabrikaların ana girişlerine konur. Disjonktörler akım taşıyan hatlarda açma kapama yapmaya yarar. Bu elemanlar yüksek gerilimli şebekelerin açma kapama şalteri olarak da tanımlanmaktadır.) lüzumsuz yere büyük seçilmeyecek, kullanılan kablolar ise daha küçük kesitte seçilebilecektir.

Daha az yatırımla motora enerji verme yanında, uygulanan tarifeler yönünden, her ay daha az elektrik enerjisi ödemesi yapılacaktır. Görüldüğü gibi, daha ilk bakışta reaktif gücün santralden alıcıya kadar taşınması, büyük ekonomik kayıp görünmektedir. Genellikle enerji dağıtım şebekelerinde lüzumsuz yere taşınan bu enerji, taşınan aktif enerjinin % 75 ile %100’ü arasında olduğu tespit edilmiştir.

Sonuç olarak, bu reaktif enerjinin santral yerine, motora en yakın bir bölgeden gerek kondansatör tesisleri (statik faz kaydırıcı), gerekse senkron döner motorlar (dinamik faz kaydırıcı) tarafından temin edilmesiyle, santralden motora kadar mevcut bütün tesisler bu reaktif gücün taşınması yükünden arınmış olacaktır.

KOMPANZASYON YAPILMAZ İSE NE OLUR?

• Reaktif güçler kompanze edilmez ise,
• Şebekede güç kayıplarına neden olur,
• Üretim ve dağıtım sisteminin kapasitesini azaltır,
• Gerilim düşmesinin, taşınan gücü sınırladığı dağıtım hatlarında, enerji taşıma kapasitesinin düşmesine neden olur.

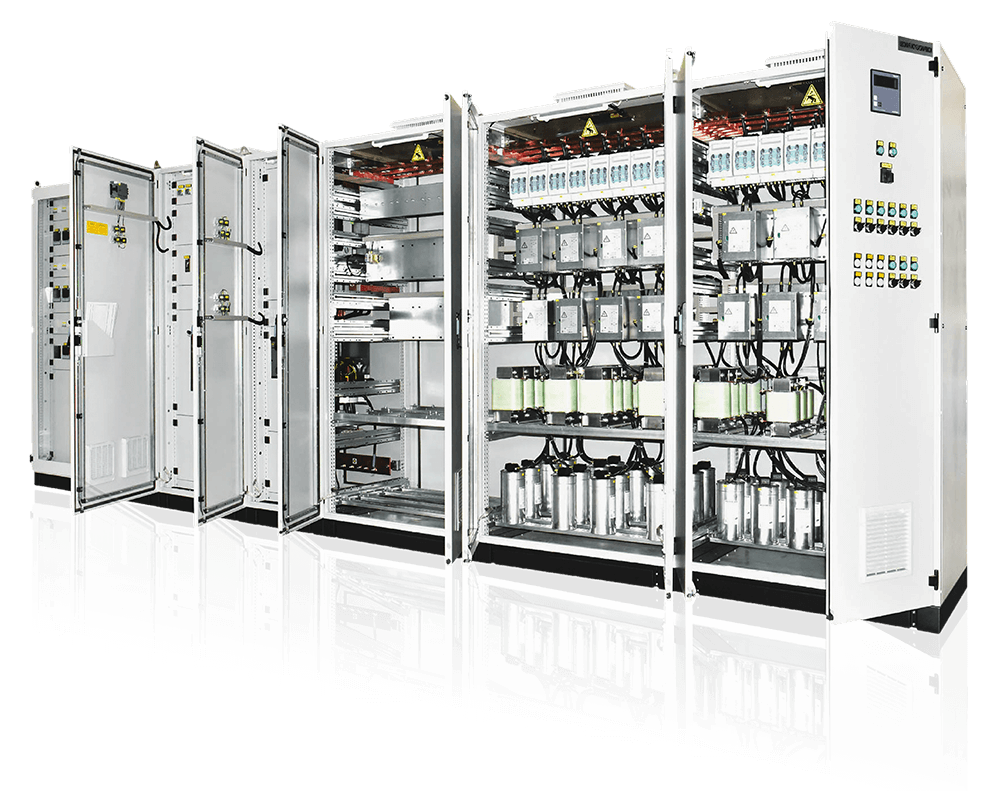

Bu neden ile, kompanzasyon panosu kurmak ile yükümlü aboneler, Enerji Piyasası Düzenleme Kurumu kararı ile belirtilmiş sınırlar içerisinde kompanze edilmiş şekilde elektrik tüketmek zorundadırlar. Aksi durumda aboneler, ceza ödemek ile yükümlüdür.

KOMPANZASYON YAPILMASI ŞART MI?

Topraklama çeşitleri şu şekilde ifade edilebilir:

Daha öncede bahsettiğimiz gibi reaktif enerjinin kompanze edilmesi ,şebeke taşıma kapasitesini arttırmasından ve enerjinin israfını önlemesinden dolayı ülke ekonomisi için vazgeçilmezdir ve Enerji Piyasası Düzenleme Kurumu’ndan kurul kararı olarak en son alınan karar, Karar No:284/2 Karar Tarihi: 8/1/2004 olarak zorunlu tutulmuştur. (Bu kurul kararı 15/01/2004 tarih ve 25347 sayılı Resmi Gazetede yayımlanarak yürürlüğe girmiştir.)

Özetle aşağıda belirtilmiş şartlara haiz olan işletmeler kompanzasyon panosu kurmak ve işletmek zorunluluğundadır. Kompanzasyon panosunu kimler yapmalıdır.

• Konut, villa, mesken abonelerde sözleşme gücüne uygun sayaç takılır, reaktif ve kapasitif ceza uygulanmaz.
• İşletmelerde Sözleşme gücü 9 kW sonrası için reaktif, kapasitif ölçen kombi elektrik sayaçı kullanımı zorunludur.
• Sayaç takılmadığı durumda % 90 reaktif kullandığı varsayılarak elektrik fatura bedeline ilave edilir.
• İşletmelerde Sözleşme gücü 9 kW sonrası için Kompanzasyon sistemini zorunlu tutar.
• İşletmelerde Sözleşme gücü 9 kW – 29,9 kW arası %33 reaktif sınır, %20 kapasitif sınırı aştığı zaman ceza uygulanır.
• İşletmelerde Sözleşme gücü 30 kW üstü %20 reaktif sınır, %15 kapasitif sınırı aştığı zaman ceza uygulanır.Aksi halde işletme ceza faturası ödemek ile yükümlüdür.

REAKTİF ENERJİ TARİFESİ

Mesken abonelerine, tek fazla beslenen abonelere, bağlantı gücü 9 (dokuz) kW’a (dahil) kadar olan aboneler ile elektrik enerjisi satış tarifelerinde reaktif enerji bedeli belirtilmemiş abonelere reaktif enerji tarifesi uygulanmaz.

Reaktif enerji tarifesi; yukarıda belirtilenler dışında kalan ve tek veya çift terimli tarifeden elektrik enerjisi alan abonelere aşağıdaki şartlar dahilinde uygulanır.

• A) Endüktif Reaktif:
• Abone, çekeceği (endüktif) reaktif enerjinin ölçülmesi için gerekli ölçü aletlerini tesis etmek zorundadır. Reaktif enerji sayaçlarına geri dönmesiz mandal takılması zorunludur. Sistemden çekilen (endüktif) reaktif enerjiyi ölçen düzeni olmayan aboneden, o dönemde çektiği aktif enerjinin 0.90 (yüzde doksan) katı reaktif enerji bedeli alınır. Reaktif enerji ölçü aletleri olmayan müşterinin talep etmesi halinde, temin edecekleri reaktif enerji ölçü aletlerinin monte edilmesi dağıtım şirketince sağlanır.
• Çekilen reaktif enerjiyi ölçmek üzere gerekli ölçü aletlerini tesis eden aboneden, çektiği aktif enerjinin 0.33 (yüzde otuz üç) (dahil) katına kadar reaktif enerji bedeli alınmaz. Bu sınır aşılırsa, çekilen reaktif enerjinin tamamına (endüktif sayaçta ölçülen değer) reaktif enerji tarifesi uygulanır.
• B) Kapasitif Reaktif:
• Enerji ve Tabii Kaynaklar Bakanlığınca yayımlanan Elektrik Projelerinin Hazırlanması ve Elektrik Tesislerinin Gerçekleştirilmesi Sürecinde Güç Faktörünün İyileştirilmesine İlişkin Tebliğe göre kompanzasyon tesisi yapma zorunluluğu bulunan abone, dağıtım şirketince gerekli görülmesi halinde, aşırı kompanzasyon sonucunda sisteme vereceği reaktif (kapasitif) enerjiyi ölçmek için 1 (bir) adet geri dönmesiz reaktif (kapasitif) enerji sayacını şirketçe yapılacak bildirim tarihinden itibaren 1 (bir) ay içinde tesis etmek zorundadır.
• Yapılan bildirime rağmen sisteme vereceği (kapasitif) reaktif enerji sayacını tesis etmeyen aboneden, o dönemde çektiği aktif enerjinin 0.90 (yüzde doksan) katı reaktif enerji bedeli alınır.
• (a) bendi kapsamında sisteme vereceği (kapasitif) reaktif enerjiyi ölçmek üzere gerekli ölçü aletlerini tesis eden aboneden, çektiği aktif enerji miktarının 0.20 (yüzde yirmi) (dahil) katına kadar sisteme verilen (kapasitif) reaktif enerji için reaktif enerji bedeli alınmaz. Bu sınır aşılırsa, sisteme verilen reaktif (kapasitif sayaçta ölçülen değer) enerjinin tamamına reaktif enerji tarifesi uygulanır.
• C) Endüktif ve Kapasitif Sınırların İkisinin Birden Aşılması:
• (A) ve (B) bendinde belirtilen endüktif ve kapasitif sınırların ikisini birden aşan aboneye, endüktif reaktif ve kapasitif reaktif sayaçlardan hangisi daha yüksek değer kaydetmişse o sayaç değerinin tamamına reaktif enerji tarifesi uygulanır.
• D) Arıza Durumu:
• Aboneye ait kompanzasyon tesisinde arıza sonucu oluşan ihlalin yılda (takvim yılı) bir kez olması halinde reaktif enerji bedeli faturalamada dikkate alınmaz. Bu durumun yılda bir defadan fazla olması halinde, o yıl için daha önceden dikkate alınmayan reaktif enerji bedeli, sistemden çekildiği aydaki birim fiyat dikkate alınarak ilk çıkacak faturaya ilave edilerek tahsil edilir.
