Üç Fazlı X/5 Akım Trafolu Sayaç Bağlantısı

Üç fazlı X/5 akım trafolu sayaç bağlantısı, yüksek akım ve gerilim değerlerinin ölçülmesinde kullanılan bir yöntemdir. Büyük tesislerde enerji tüketiminin doğru ölçülmesi için bu bağlantılar kritik bir rol oynar.

Reaktif Sayaçlar

Reaktif sayaçlar, işletmelerin tükettiği reaktif gücü ölçmek amacıyla kullanılan cihazlardır. Elektrik sistemlerinde reaktif güç, endüktif yükler tarafından çekilir ve doğru yönetilmezse enerji maliyetlerini artırabilir.

Reaktif Güç Nedir?

İşletmelerde çekilen reaktif gücü ölçen cihazlara reaktif sayaç denir. Alternatif akımda çalışan endüktif yükler (motor, trafo vb.), aktif gücün yanında reaktif güç de harcar.

Reaktif Gücün Etkileri

Büyük işletmelerde çok sayıda motor ve trafo kullanıldığından çekilen reaktif güç de büyük olur. Dolayısıyla boşu boşuna para ödemiş oluruz. Ayrıca trafoyu ekstra yüklemiş olduğumuzdan dolayı enerji dağıtım şirketine olan yükümlülüğümüz artar.

Küçük Aboneler İçin Durum

Ev ve küçük iş yerlerinde çalıştırılan endüktif özellikteki alıcılar reaktif enerji çeker fakat bu güç çok küçük olduğundan böyle küçük aboneler (9 kW altında tesisler) için endüktif reaktif enerji sayacı istenmez. Bu nedenle reaktif sayaçlar 3 fazlı olarak üretilir.

Ölçü Trafolu Sayaç Bağlantıları

Ölçü trafolu sayaç bağlantıları, büyük akım ve gerilim değerlerinin ölçümünde kullanılan yöntemlerden biridir. Sayaçların bağlanacağı tesislerde yüksek değerli akımlar ve gerilimler ölçü trafoları ile düşürülerek sayaçlara uygulanır.

Ölçü Trafosu Hesaplamaları

Örneğin, akım transformatörünün dönüştürme oranı ni, gerilim transformatörünün dönüştürme oranı nu, sayaçta okunan değer de K ise ölçülen enerji (A) şu şekilde hesaplanır:

A = K × ni × nu

Akım Trafolu Sayaç Bağlantısı

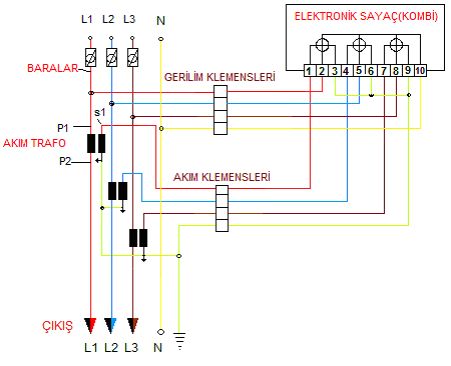

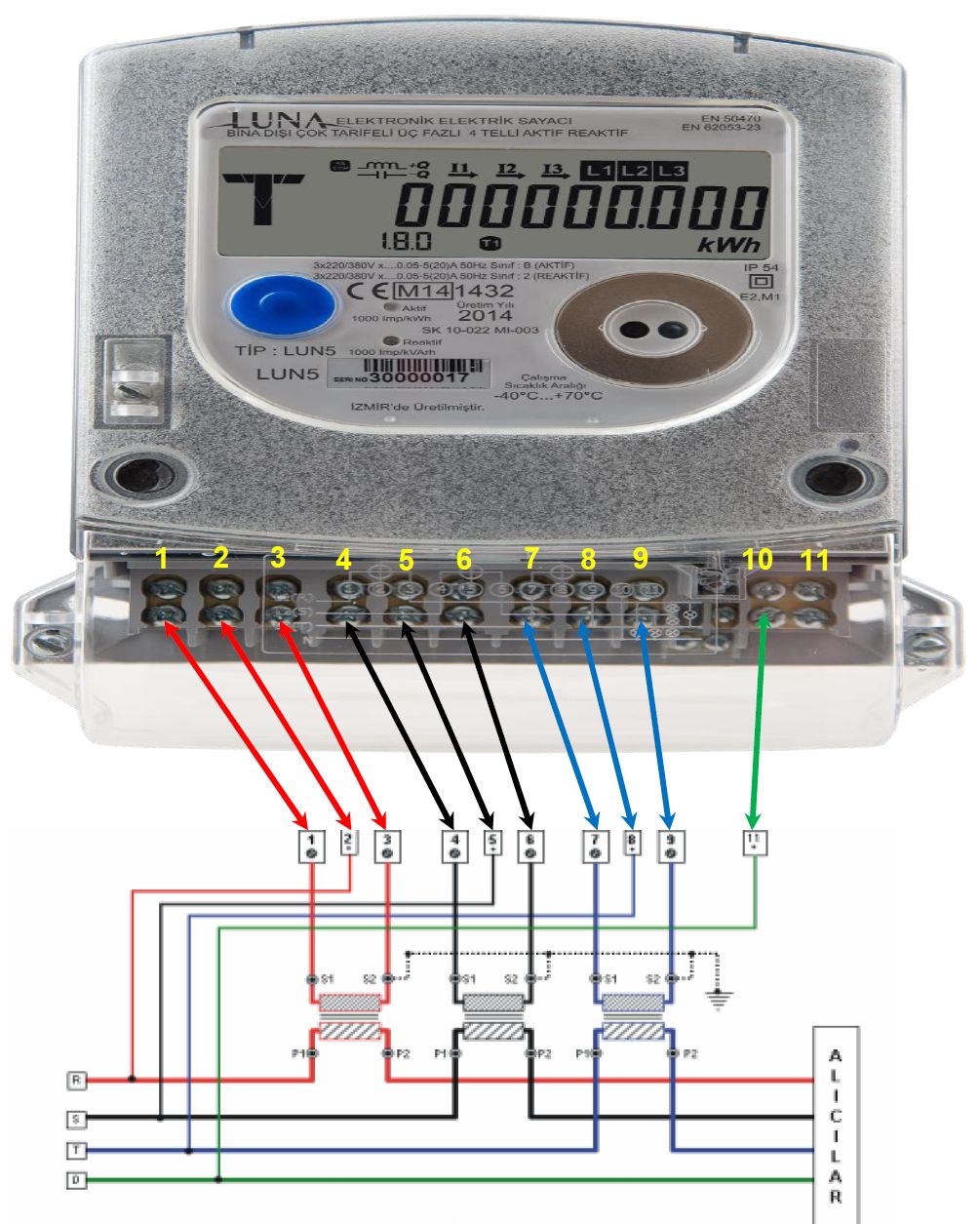

Alçak gerilim şebekelerinde büyük akım çeken tesislerde, akım bobinine bir ölçü transformatörünün sekonder uçları bağlanır. Bu tip yerlerde sayaç akım bobini genellikle 5 A olarak belirlenir ve gerilim bobini doğrudan şebekeye bağlanır.

3 Fazlı Gerilim ve Akım Trafolu Sayaç Bağlantısı

Yüksek gerilimli tesislerde güç sarfiyatını ölçmek için sayaçlar ölçü transformatörleri ile birlikte bağlanır. Böylece yüksek gerilim değeri sayaç için uygun bir seviyeye düşürülmüş olduğu gibi aynı zamanda sayaç, yüksek gerilim devresinden de yalıtılmış olur.

Gerilim Trafolu Sayaçlar

Gerilim trafolu sayaçların gerilim bobinleri 100 Volt’luk olmalıdır çünkü orta gerilim tesislerinde sayaç için kullanılacak gerilim trafosu sekonder gerilimi 100 Volt’tur. Bu gerilim değeri sayaçların doğru çalışması için standart bir seviyedir.

Akım ve Gerilim Trafosu Kullanımı

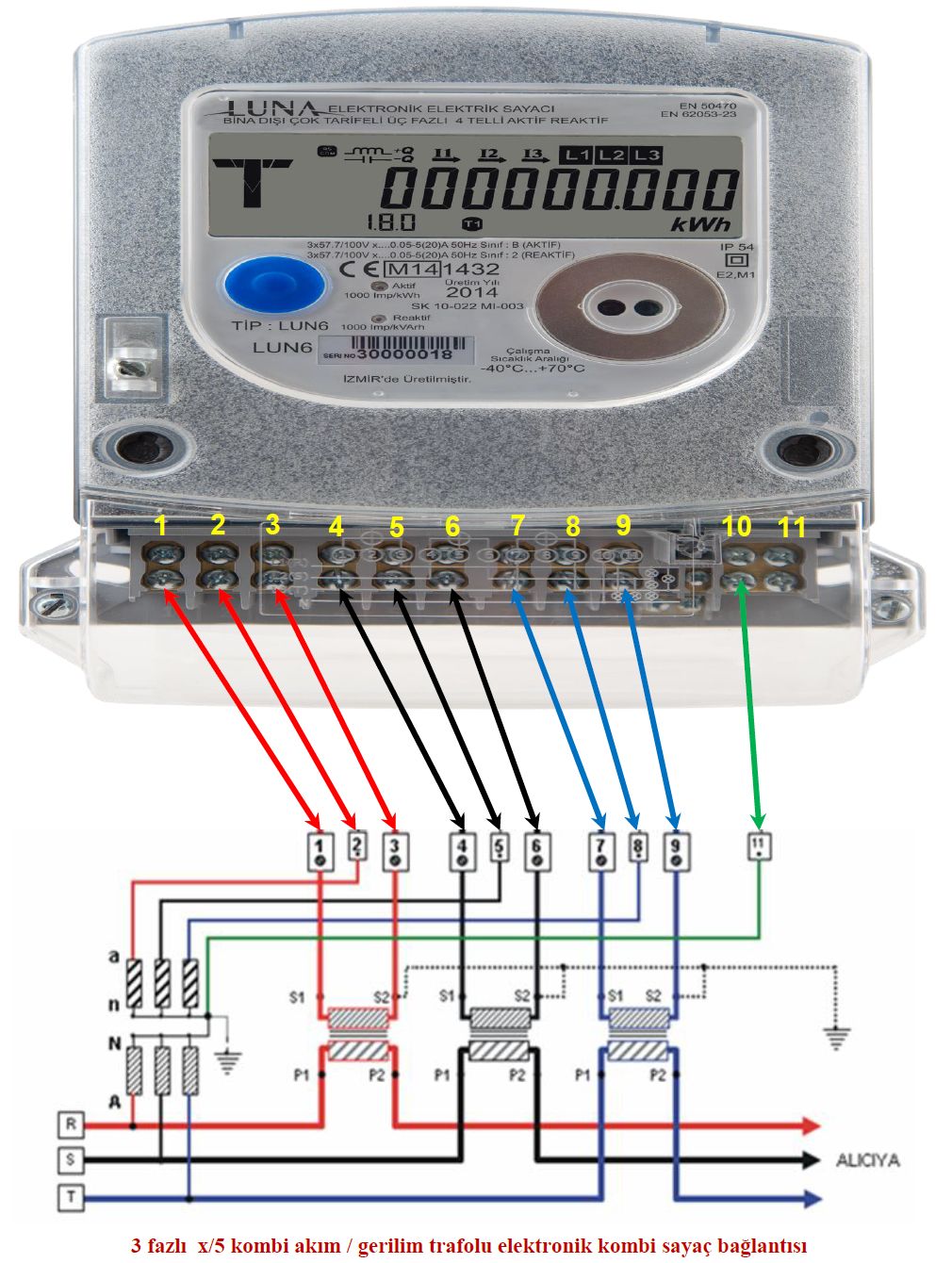

Hem büyük akım hem de büyük gerilim ölçülmesi gerektiğinde akım ve gerilim trafoları birlikte devreye bağlanır. Bu sayede, yüksek değerli akım ve gerilim ölçülmesi sağlanarak daha doğru enerji tüketimi ölçümleri yapılabilir.

Sonuç

Üç fazlı X/5 akım trafolu sayaç bağlantıları, özellikle yüksek akım ve gerilim değerlerine sahip tesislerde doğru enerji ölçümünü sağlamak için kritik bir öneme sahiptir. Reaktif sayaçlar, işletmelerin enerji verimliliğini artırmasına yardımcı olurken, ölçü trafolu sayaç bağlantıları da güvenli ve hassas enerji tüketim takibini mümkün kılar.

Doğru bağlantı ve hesaplamalar sayesinde, gereksiz enerji maliyetlerinden kaçınılabilir ve şebeke üzerindeki yük dengeli bir şekilde dağıtılabilir. Bu sistemler, büyük sanayi tesislerinden küçük işletmelere kadar geniş bir kullanım alanına sahiptir ve enerji yönetimi açısından önemli avantajlar sunmaktadır.
